Voici un peu plus en détail la réalisation de mon banc de démarrage,

Pour commencer, le démontage d'une boite de vitesse pour ne garder que le carter.

La boîte avant démontage:

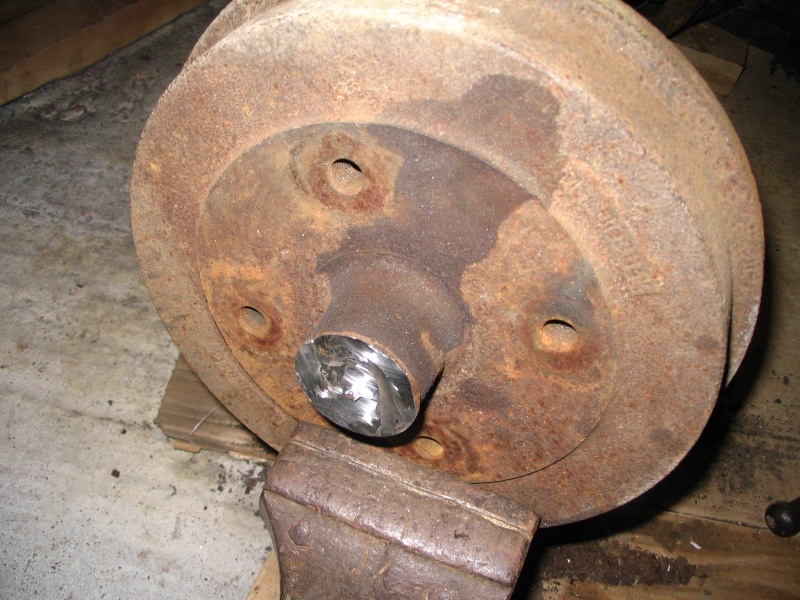

Premier Problème, impossible de désserer l'écrou de roue, solution, on coupe:


En cours de démontage:


L'intérieur de la boîte:

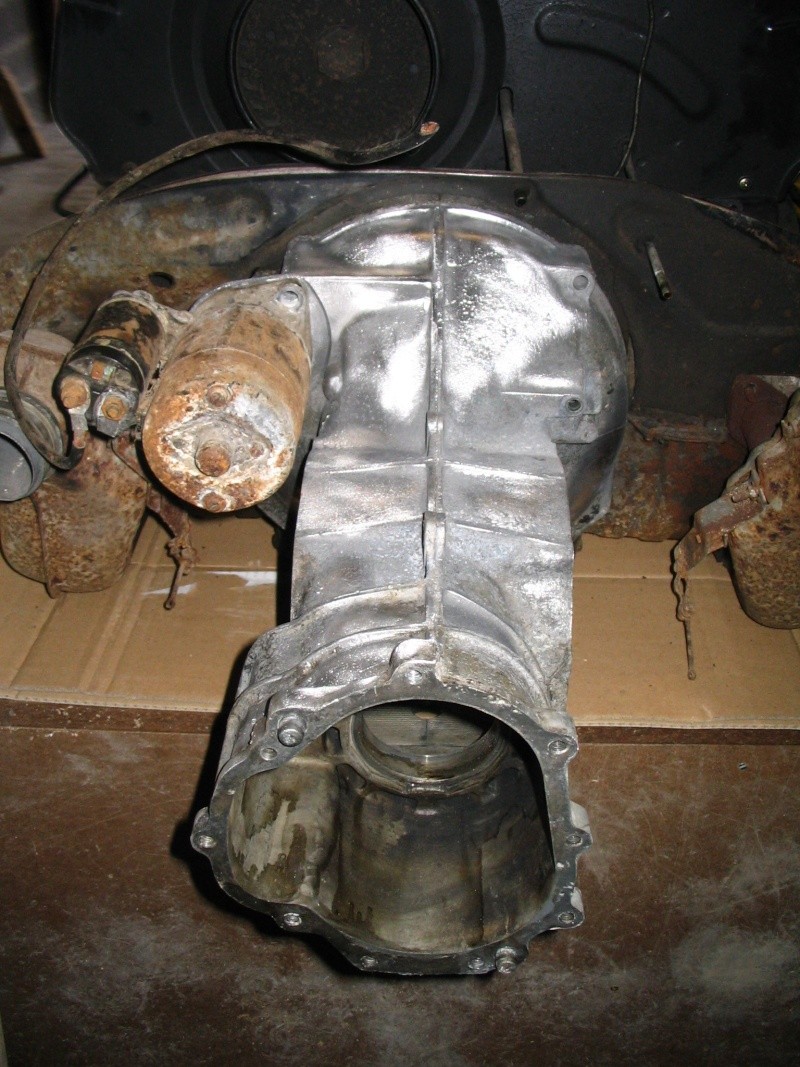

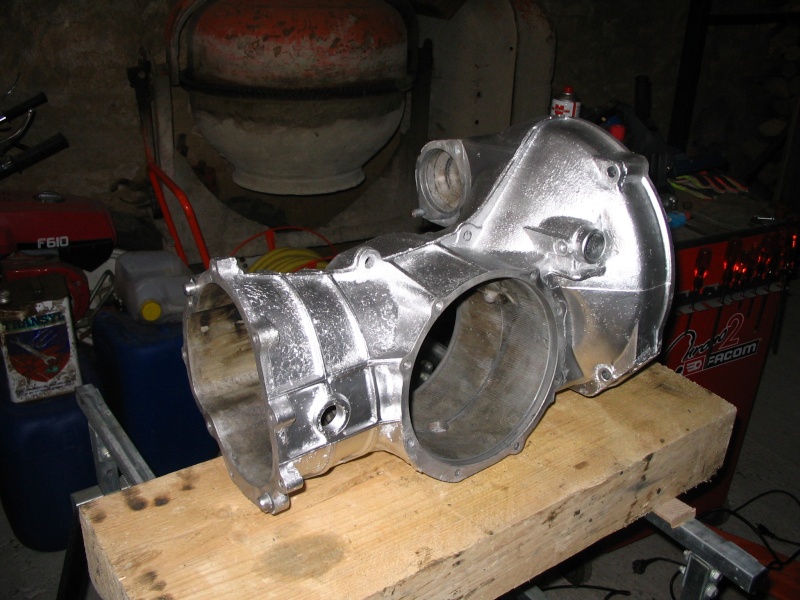

Le Carter avant nettoyage:


Après nettoyage, première présentation sur le moteur avec le démarreur, quel chance, çà se monte !!!!!!!




Découpage de la tole arrière, je me suis bien amusé Very Happy

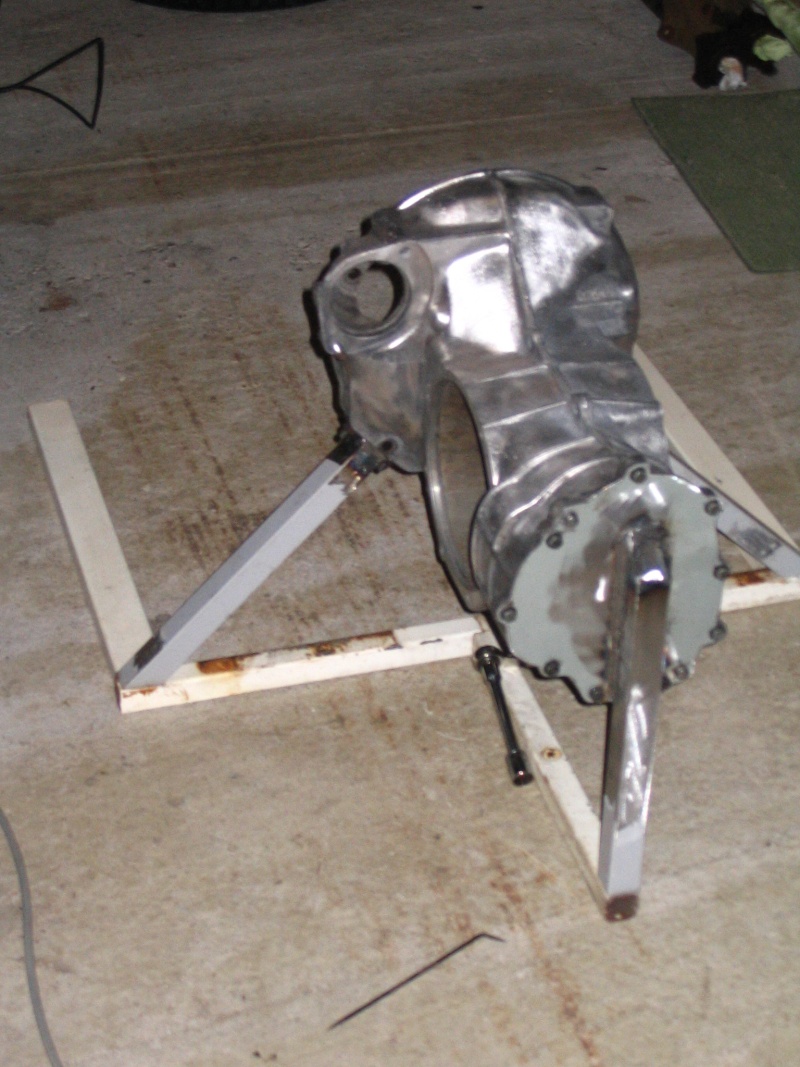

Soudage des fixations sur la boîte:


Avant le soudage du support:



Après le soudage, c'est joli, je suis content du résultat, c'est la première fois de ma vie que je faisais de la soudure

Very Happy Very Happy Very Happy



Ensuite étape peinture, peint à la bombe:




Assemblage des deux parties:


Voilà, la suite un peu plus tard...
bounce bounce
Revenir en haut Aller en bas
floooo
MégaSuperVWtiste
MégaSuperVWtiste


Nombre de messages : 1383
Age : 26
Localisation : moyeuvre-grande ( 57 )
Date d'inscription : 12/06/2007

MessageSujet: Re: Banc de démarrage: réalisation et détail   Sam 18 Avr 2009 - 10:02

super banc tous sa !! juste une ptite proposition !
pourquoi pa mettre des truc en caouctchou pour diminué lé vibtation ??
au endroit en rouge par exemple:




moi je dit sa , je dit rien......
Revenir en haut Aller en bas
daryl
MégaSuperVWtiste
MégaSuperVWtiste


Nombre de messages : 1801
Age : 37
Localisation : METZ
Date d'inscription : 08/04/2007

MessageSujet: Re: Banc de démarrage: réalisation et détail   Sam 18 Avr 2009 - 10:37

t'as pensé à meuler l'interieur de la cloche de boite pour passer un moteur de combi ? on a eut le souci au Monster Hangar quand j'ai voulu tester le mien...
le volant moteur frottait dans la cloche si tu meules tu peux tout tester dessus

jte dis ça si c'est bien un boite de cox
Revenir en haut Aller en bas
Matthx54
Modérateur
Modérateur


Nombre de messages : 3181
Age : 29
Localisation : 54150
Date d'inscription : 31/08/2008

MessageSujet: Re: Banc de démarrage: réalisation et détail   Sam 18 Avr 2009 - 10:44

Merci pour l'info!
Oui c'est bien une boîte de cox, mais je savé pas qu'il fallait meuler pour les moteur de combi.

Mais c'est pas un souci c'est facilement démontable et accessible, un coup de meule le jour où j'en aurai besoin.
Revenir en haut Aller en bas
Matthx54
Modérateur
Modérateur


Nombre de messages : 3181
Age : 29
Localisation : 54150
Date d'inscription : 31/08/2008

MessageSujet: Re: Banc de démarrage: réalisation et détail   Sam 18 Avr 2009 - 12:38

Voici donc la suite,

première pose du moteur, le support résiste scratch ouf!!






Ensuite vient tout le cablage electrique, on commence par le petit boitier de commande:

- contact
- compte tour
- voyant huile et baterie
- contact pour lancer le démareur
- un disjoncteur



L'intérieur:


Ensuite vient le cablage de tout le reste,

J'avais un faisceau pour brancher le moteur, mais on a décidé de ne pas le garder, on en a refais un sur le même modèle. Donc il y a:

- Batterie
- Démareur
- Régulateur (dynamo)
- un relais pour commander le démarreur
- un relais pour commander la bobine, étoufoir et le starter.
- un coupe circuit
- un disjoncteur

En cours de cablage: (On voit même mon super plan de cablage)


Le coupe circuit:


Et à la fin çà donne:





Pour finir deux petite photos d'ensemble:




Et voilà, au final je suis content du résultat, surtout au niveau electrique car tout à fonctionner du premier coup bounce bounce encore deux trois bricole sans importance, je lui apporterai sans doute des améliorations en fonctions de mes besoin.

Un grand merci à mon pote qui m'a beaucoup qui a fait les connexions éléctriques (si je l'avais fait on verrai du scotch partout Laughing
Revenir en haut Aller en bas
Protofuria
Admin
Admin


Nombre de messages : 7114
Age : 33
Localisation : Metz Beach
Date d'inscription : 20/10/2006

MessageSujet: Re: Banc de démarrage: réalisation et détail   Sam 18 Avr 2009 - 12:49

p'tain du travail de pro ça!!

_________________
No offense, but stock is just so damn boring!
Revenir en haut Aller en bas
floooo
MégaSuperVWtiste
MégaSuperVWtiste


Nombre de messages : 1383
Age : 26
Localisation : moyeuvre-grande ( 57 )
Date d'inscription : 12/06/2007

MessageSujet: Re: Banc de démarrage: réalisation et détail   Sam 18 Avr 2009 - 12:55

grave le cablage electrique est bien cool !!

moi il y a juste un truc ki me chifo , le + de la bateri é un peu pré du corp !! sa va pas faire des étincelle ??

moi j'auré bien vu un pti cache !

bon moi je retourne sur mon théme ok !! lol! lol!
Revenir en haut Aller en bas
gege72
Super VWtiste
Super VWtiste


Nombre de messages : 458
Age : 40
Localisation : bonnetable ( 72)
Date d'inscription : 23/02/2008

MessageSujet: Re: Banc de démarrage: réalisation et détail   Sam 18 Avr 2009 - 16:38

Il est super ton karting mais il est ou le siège ?


Non plus sérieusement très beau travail, reste plus qu’à faire un crochet pour fixer le bidon d’essence (ça évite de se prendre les pieds dans le tuyau en tournant autour du moteur) et quatre roulettes pour le mettre dehors quand tu fais les réglages (surtout sans échappement).
